Sliding door hardware solution for wooden or metal doors weighing up to 120kg, 180kg and 250kg.
Product Code | Application | Track Length | Max Door Width | Door Thickness Range | Max Door Weight |
---|---|---|---|---|---|
S120/20ANI | Interior | 2000mm | 1000mm | 24 - 48mm | 120kg |
S120/20AN | Exterior | 2000mm | 1000mm | 24 - 48mm | 120kg |
S180/30AN | Interior/Exterior | 3000mm | 1500mm | 35 - 48mm | 180kg |
S250/30AN | Interior/Exterior | 3000mm | 1500mm | 35 - 48mm | 250kg |
Soltaire 120 Specified | Interior/exterior | - | 3000mm | 24 - 48mm | 120kg |
Soltaire 180 Specified | Interior/exterior | - | 3000mm | 35 - 48mm | 180kg |
Soltaire 250 Specified | Interior/exterior | - | 3000mm | 35 - 48mm | 250kg |
Description | DXF | DWG |
---|
94X - CHANNEL LVL A |
||||
94X - CHANNEL LVL A | 55.71 KB | 294.59 KB | 150.17 KB | |
1 SS - BRACKET LVL A |
||||
1 SS - BRACKET LVL A | 67.10 KB | 417.88 KB | 284.35 KB | |
101SS - GUIDE LVL A |
||||
101SS - GUIDE LVL A | 58.72 KB | 322.11 KB | 258.43 KB | |
102SS 94 - GUIDE LVL A |
||||
102SS 94 - GUIDE LVL A | 69.19 KB | 375.55 KB | 272.90 KB | |
104P 89 - GUIDE LVL B |
||||
104P 89 - GUIDE LVL B | 114.41 KB | 539.68 KB | ||
104PX 89 - GUIDE LVL A |
||||
104PX 89 - GUIDE LVL A | 55.10 KB | 456.77 KB | 293.11 KB | |
105SS 94 - GUIDE LVL A |
||||
105SS 94 - GUIDE LVL A | 67.49 KB | 365.86 KB | 270.62 KB | |
106HSS 94 - GUIDE LVL A |
||||
106HSS 94 - GUIDE LVL A | 66.17 KB | 360.02 KB | 268.90 KB | |
106SS 94 - GUIDE LVL A |
||||
106SS 94 - GUIDE LVL A | 61.60 KB | 360.65 KB | 269.12 KB | |
120 - SOLTAIRE STRAIGHT SLIDING DOUBLE RUN HANGER 51 LVL A |
||||
120 - SOLTAIRE STRAIGHT SLIDING DOUBLE RUN HANGER 51 LVL A | 101.26 KB | 1.23 MB | 413.21 KB | |
120 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 52 LVL A |
||||
120 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 52 LVL A | 48.18 KB | 1021.75 KB | 338.36 KB | |
120 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 56 LVL A |
||||
120 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 56 LVL A | 43.09 KB | 767.08 KB | 263.75 KB | |
120 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 57 LVL A |
||||
120 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 57 LVL A | 86.33 KB | 885.28 KB | 300.15 KB | |
120 - TRACK LVL A |
||||
120 - TRACK LVL A | 61.04 KB | 325.38 KB | 259.37 KB | |
180 - SOLTAIRE STRAIGHT SLIDING DOUBLE RUN HANGER 56 LVL B |
||||
180 - SOLTAIRE STRAIGHT SLIDING DOUBLE RUN HANGER 56 LVL B | 157.68 KB | 2.12 MB | 741.40 KB | |
180 - SOLTAIRE STRAIGHT SLIDING DOUBLE RUN HANGER 56X LVL B |
||||
180 - SOLTAIRE STRAIGHT SLIDING DOUBLE RUN HANGER 56X LVL B | 161.82 KB | 2.42 MB | 830.37 KB | |
180 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 52 LVL B |
||||
180 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 52 LVL B | 142.18 KB | 1.33 MB | 500.18 KB | |
180 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 53 LVL B |
||||
180 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 53 LVL B | 133.26 KB | 1.75 MB | 620.42 KB | |
180 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 57 LVL B |
||||
180 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 57 LVL B | 140.40 KB | 1.62 MB | 585.64 KB | |
180 - TRACK LVL A |
||||
180 - TRACK LVL A | 62.42 KB | 323.24 KB | 258.79 KB | |
250 - SOLTAIRE STRAIGHT SLIDING DOUBLE RUN HANGER 56 LVL A |
||||
250 - SOLTAIRE STRAIGHT SLIDING DOUBLE RUN HANGER 56 LVL A | 100.19 KB | 2.08 MB | 667.66 KB | |
250 - SOLTAIRE STRAIGHT SLIDING DOUBLE RUN HANGER 56X LVL A |
||||
250 - SOLTAIRE STRAIGHT SLIDING DOUBLE RUN HANGER 56X LVL A | 105.35 KB | 2.33 MB | 741.39 KB | |
250 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 52 LVL A |
||||
250 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 52 LVL A | 90.51 KB | 922.50 KB | 311.47 KB | |
250 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 53 LVL A |
||||
250 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 53 LVL A | 49.63 KB | 1.00 MB | 338.36 KB | |
250 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 57 LVL A |
||||
250 - SOLTAIRE STRAIGHT SLIDING SINGLE RUN HANGER 57 LVL A | 87.91 KB | 1.51 MB | 488.92 KB | |
250 - TRACK LVL A |
||||
250 - TRACK LVL A | 62.77 KB | 324.16 KB | 259.11 KB | |
5 SS - BRACKET LVL A |
||||
5 SS - BRACKET LVL A | 76.20 KB | 483.21 KB | 301.70 KB | |
51 120 SS - HANGER LVL A |
||||
51 120 SS - HANGER LVL A | 89.45 KB | 641.66 KB | 345.37 KB | |
52 120 SS - HANGER LVL A |
||||
52 120 SS - HANGER LVL A | 86.05 KB | 618.01 KB | 338.21 KB | |
52 180 SS - HANGER LVL B |
||||
52 180 SS - HANGER LVL B | 891.52 KB | 391.42 KB | ||
52 250 SS - HANGER LVL A |
||||
52 250 SS - HANGER LVL A | 86.26 KB | 598.93 KB | 334.49 KB | |
53 180 SS - HANGER LVL B |
||||
53 180 SS - HANGER LVL B | 100.24 KB | 1.06 MB | 444.16 KB | |
53 250 SS - HANGER LVL A |
||||
53 250 SS - HANGER LVL A | 91.48 KB | 790.22 KB | 385.23 KB | |
53 250 SS - HANGER LVL B |
||||
53 250 SS - HANGER LVL B | 114.66 KB | 913.54 KB | 1015.51 KB | |
56 120 SS - HANGER LVL A |
||||
56 120 SS - HANGER LVL A | 80.04 KB | 569.52 KB | 325.38 KB | |
56 180 SS - HANGER LVL B |
||||
56 180 SS - HANGER LVL B | 97.21 KB | 817.32 KB | 370.53 KB | |
56 250 SS - HANGER LVL A |
||||
56 250 SS - HANGER LVL A | 92.21 KB | 527.05 KB | 314.29 KB | |
56X 180 SS - HANGER LVL B |
||||
56X 180 SS - HANGER LVL B | 92.94 KB | 826.06 KB | 373.22 KB | |
56X 250 SS - HANGER LVL A |
||||
56X 250 SS - HANGER LVL A | 77.65 KB | 528.33 KB | 314.91 KB | |
57 120 SS - HANGER LVL A |
||||
57 120 SS - HANGER LVL A | 87.06 KB | 577.24 KB | 328.08 KB | |
57 180 SS - HANGER LVL B |
||||
57 180 SS - HANGER LVL B | 96.53 KB | 871.27 KB | 385.70 KB | |
57 250 SS - HANGER LVL A |
||||
57 250 SS - HANGER LVL A | 79.42 KB | 549.40 KB | 320.99 KB | |
5H SS - BRACKET LVL A |
||||
5H SS - BRACKET LVL A | 76.44 KB | 447.87 KB | 292.25 KB | |
89SS - CHANNEL LVL A |
||||
89SS - CHANNEL LVL A | 26.38 KB | 125.70 KB | ||
94P - CHANNEL LVL A |
||||
94P - CHANNEL LVL A | 26.13 KB | 344.36 KB | 161.23 KB | |
94SC - CHANNEL LVL A |
||||
94SC - CHANNEL LVL A | 26.64 KB | 321.53 KB | 153.93 KB | |
HH4 AN - STOP LVL C |
||||
HH4 AN - STOP LVL C | 132.30 KB | 585.57 KB | 851.88 KB | |
HH4 SS - STOP LVL A |
||||
HH4 SS - STOP LVL A | 67.27 KB | 417.62 KB | 283.68 KB | |
HH5 SS - STOP LVL A |
||||
HH5 SS - STOP LVL A | 70.38 KB | 423.62 KB | 285.37 KB | |
LH120A - LOW HEADROOM UNIT LVL A |
||||
LH120A - LOW HEADROOM UNIT LVL A | 105.64 KB | 932.05 KB | 317.23 KB | |
LH180A - LOW HEADROOM UNIT LVL B |
||||
LH180A - LOW HEADROOM UNIT LVL B | 109.91 KB | 1.06 MB | 443.14 KB | |
LH180A - SOLTAIRE STRAIGHT SLIDING LOW HEADROOM LVL B |
||||
LH180A - SOLTAIRE STRAIGHT SLIDING LOW HEADROOM LVL B | 120.42 KB | 2.29 MB | 794.47 KB | |
LH250A - LOW HEADROOM UNIT LVL A |
||||
LH250A - LOW HEADROOM UNIT LVL A | 110.04 KB | 762.52 KB | 271.04 KB | |
LH250A - SOLTAIRE STRAIGHT SLIDING LOW HEADROOM LVL A |
||||
LH250A - SOLTAIRE STRAIGHT SLIDING LOW HEADROOM LVL A | 40.91 KB | 2.08 MB | 663.57 KB | |
120 - SOLTAIRE SOFTCLOSE HANGER 57SD80 LVL A |
||||
120 - SOLTAIRE SOFTCLOSE HANGER 57SD80 LVL A | 185.03 KB | 1.23 MB | 443.14 KB |
Soltaire is a durable and heavy-duty sliding door hardware system designed for use with wooden and metal doors weighing up to 250kg each. The system is perfect for heavy-duty internal sliding doors (such as room dividers and partitions) as well as external sliding doors for patios.
Manufactured from marine grade 316 stainless steel, Soltaire offers an exceptionally smooth running system which is also highly corrosion resistant.

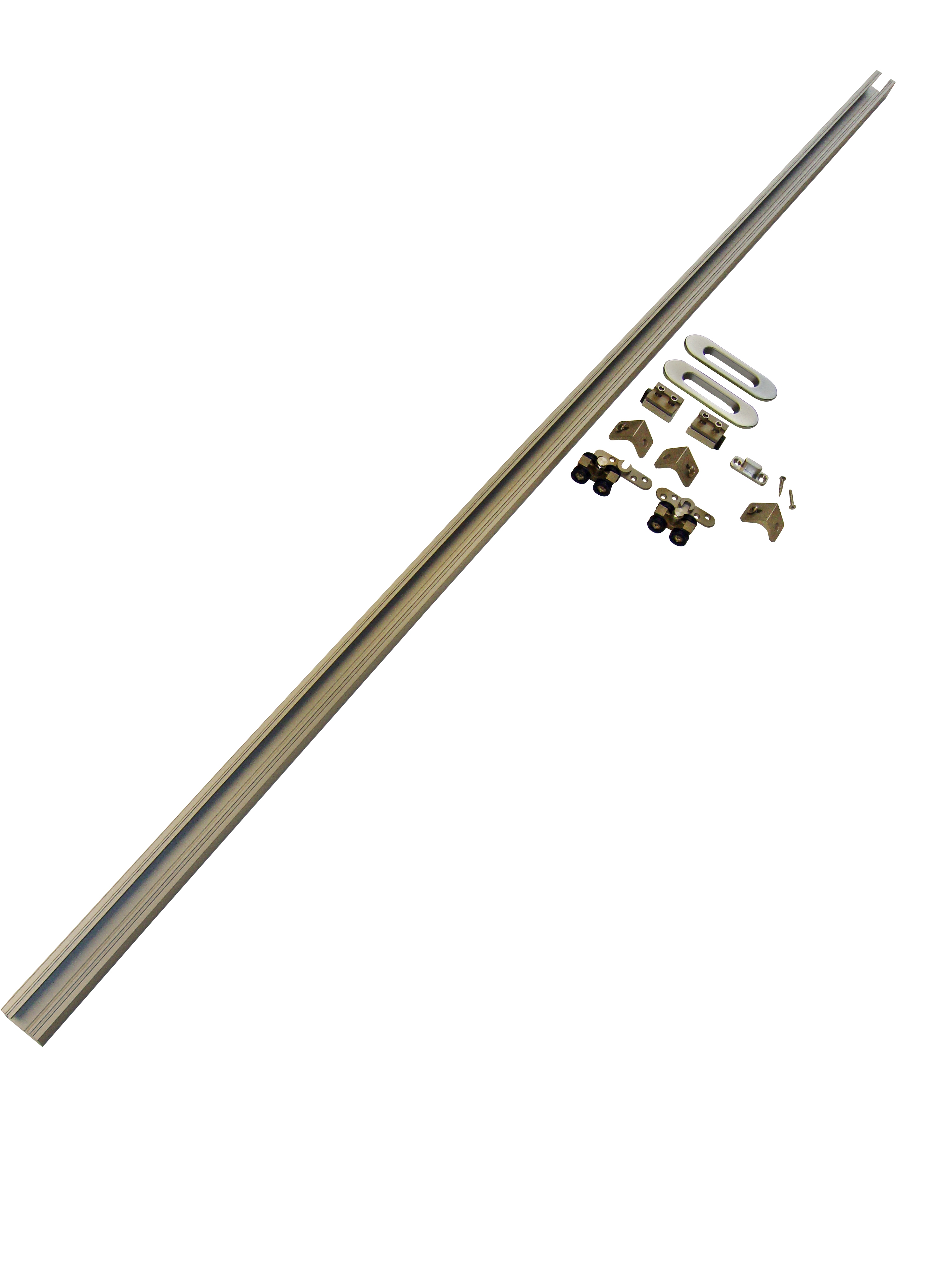

Our Soltaire kit packs have been designed to allow for the easy specification and installation of internal and external sliding doors weighing up to 250kg. Each kit pack includes a track, hangers, guide, track stops, brackets and flush pulls.
For bi-parting or bypassing door applications, two kits should be purchased.
For more complex applications, our Soltaire system can also be specified as individual components to allow for more hanger, guide, bracket and channel options. The system can be specified to cater for various door configurations across multiple lines of track.
Optional accessories for this system include our Compact 120 low headroom kit which reduces the clearance between the bottom of the track and top of the door to 2mm, making the hardware barely visible. Our SIM100 Simultaneous Action kit is the perfect accessory for bi-parting doors - move one day and the other open and closes simultaneously.
Please note: When specifying Soltaire with Compact 120, the minimum door thickness is 30mm. When specifying Soltaire with SIM100, the maximum door weight is 100kg per door.
Our Soltaire kit packs come complete with a handy installation video to guide you through the process.
Soltaire is made from high quality, stainless steel components to ensure exceptional performance and longevity.
Soltaire is made from high quality, stainless steel components to ensure exceptional performance and longevity.
Upgrade your Soltaire sliding door system with our range of accessories.
Shop our range of spare parts and components for use with the Soltaire.
View similar products to Soltaire.
Fire Rated (Yes/No) | No |
---|---|
Location | Internal, External |
Application | Residential, Commercial |
Door Material | Wood, Metal |
